ANTENAS DE UHF DE ALTA GANACIA las antenas tipo iqusy tiene un diseño que proporciona elevada ganacia y un amplio ancho de banda , como asi tambien un amplio espectro de resecpcion de las distintas estaciones de tv a diferencia de otras antenas que se encuentran en el mercado.







las clasicas antenas de tv para uhf que se consiguen en plaza son las de parrilla con dipolos abiertos de la cual hablamos ahora , que tiene una buena ganacia hacepta amplificadores booster ( Ver problemas booster generados por las antenas) y mostramos a continuacion

























estas antenas poseen buena ganacia ( 14 db) pero es para estaciones cercanas ya que no es una antena dierccional tiene un amplio espectro de resepcion pero no es buena para estaciones lejanas a continuacion mostramos un grafico de espectro de resepcion se puede ver que recibe bien las señales del cana 1, y del canal 2, pero no llega a recibir el canal 3










otra antena que conseguimos en el mercado es la calsica tipo flecha con dipolo doblado foto a continuacion

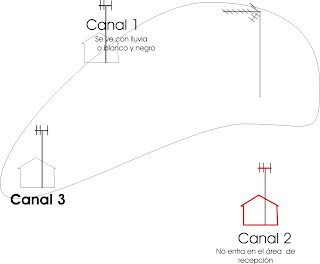

esta antena es de elebada ganacia , pero el problemas pasa por dos lugares, primero el espectro es muy angosto, por ser muy direccional como se mustra a continuacion








vemos que recibe muy bien el canal 3 pero el canal 2 no lo recibe y el canal 1 entra con lluvia o blanco y negro, debido a la selectividad que tiene este formato o diseño de antena su formato de flecha de menor a mayor , el segundo problema pasa por el dipolo que esta hecho plegado para que pueda habarcar mayor resepcion en los canales de uhf es decir tener un buen ancho de banda pero si nesecitamos agregar un amplificador de señal booster muchas beces nos proboca un rechazo de señal por ser una bobina, generando que un booster de alta ganacia oscile haciendo que en el tv solo se vean rayas y ruidos raros






ANTENA TIPO MODELO IQ-SY



su diseño soluciona los problemas que ocacionan los ejemplos anteriores ya que al ser dipolos abiertos y haislados entre si permiten que tengan una alta selectividad pero con un amplio espectro de resepcion y una elevada ganacia , los elementos paracitos estan aislados entre si permitiendo esto que todos tengan la misma medida quitando la filosa selectividad del espectro reseptivo, de la antena anterior pero logrando llegar a las distancias mas alejadas por ser una antena direccional, como se ve en el grafico siguiente







esta antena al tener dipolos abiertos tambien permite agregar cualquier amplificador booster de mastil ya que su dipolo no generara ningun tipo de molestias


a continuacion mostramos el dipolo y su coneccion




distancias entre elementos
